Фасадная съемкаПравильность и четкость линий фасада создают его индивидуальность. Сочетание цвета и композиции гармонично воссоздают единство форм всего здания. Большие витражи сложной конструкции, вентилируемые фасады различной цветовой гаммы - это современный и неповторимый облик зданий.
Для воплощения любого архитектурного решения необходимо составить проектно - сметную документацию. Она подготавливается и при строительстве нового здания и для реконструкции существующего фасада. При условии грамотного проектирования и подсчета сметной стоимости работ и материалов гарантируется точность соблюдения сроков производства работ, а также высокое их качество. Что же нужно для воплощения мечты в реальность?

Геодезические измерения при фасадных работах

Строительно - монтажные работы при утеплении и декоративном облагораживании фасадов требуют большого объема геодезических измерений. Благодаря этим измерениям достигается цель: полная информация о геометрических параметрах существующих поверхностей объекта. Основным источником данных послужит трехмерная модель всего здания, а также полученные из нее плоские развертки.

Приборы для измерения фасада здания

В наш век высоких технологий применяется технология наземного лазерного сканирования, особенно для сложных архитектурных форм. Но этот метод нужен не всегда. В большинстве случаев используют метод обмера фасадов зданий с помощью геодезических электронных тахеометров, которые могут обеспечить высокую производительность, мобильность и точность измерений. Положение дверных и оконных проемов, цоколей, балконов, выступов и т.п. фиксируется прибором с миллиметровой точностью положения в плане и по высоте. При этом выявляются возможные отклонения от проекта.Важнейшее назначение исполнительной съемки промера фасада при реконструкции - это определение кривизны и невертикальности плоскостей.

Геодезическая съемка фасада здания. Как это делается?

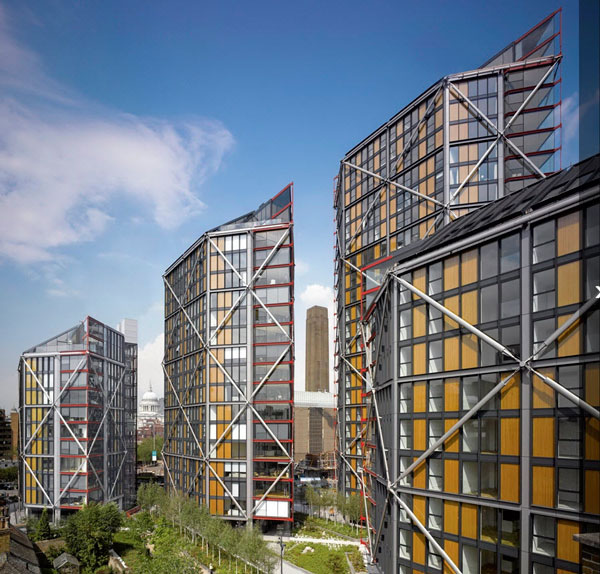

Обмер зданияПри высотном строительстве без применения цифрового обмера фасада здания не обойтись, т.к. применение новых материалов и новых технологий накладывает отпечаток на характер процесса геодезического сопровождения строительства.

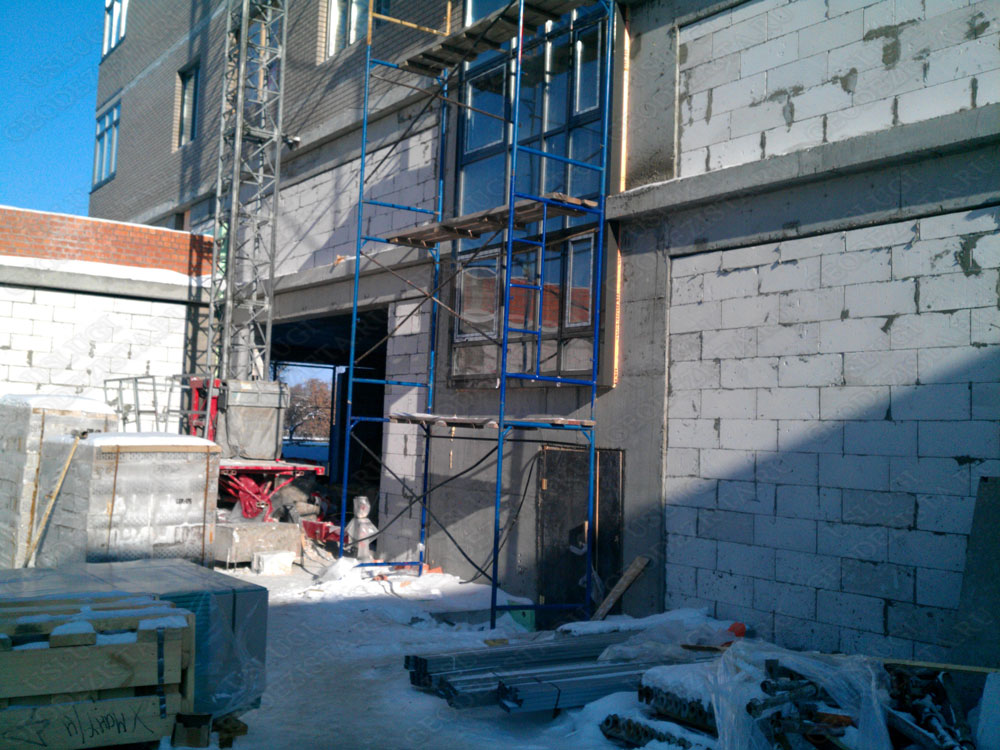

Метод геодезической 3D съемки объекта электронным оборудованием - безотражательный, без участия помощника. Например, при обмере здания тахеометром на каждое измерение, будь то угол проема или выступа, требуется точное наведение зрительной трубы. Здание или сооружение со средней площадью фасада 3000 м2 и простой архитектурной составляющей, требует минимум 3000 измеренных точек, т.е. 3000 раз инженер-геодезист наводит и фокусирует зрительную трубу, соблюдает при этом расчитанную изначально точность, контролирует параметры съемки, учитывает, по мере необходимости, атмосферные условия и вводит поправки. По времени это занимает несколько часов. Сложными участками при измерении фасада всегда являются первый и цокольный этажи, они часто перекрыты такими помехами, как башенные краны, подъемники, строительные леса и сетка, заборы, деревья, различные строительные материалы и производственный мусор, снег и т.д. Все это требует проведения дополнительных промеров и последующего вычисления при обработке результатов, что в разы увеличивает время цифрового обмера объекта.

Результаты геодезической фасадной съемки

После проведения геосъемки фасада необходимо произвести обработку результатов съемки. Есть много различных программ. Одна из них -  система автоматизированного проектирования AutoCAD, что также очень удобно при передаче готовой модели фасада в конструкторский отдел, т.к. применяется общий формат данных.


Облако точек геодезия

Полученное при фасадной геодезии облако точек подвергается обработке в различных проекциях, что занимает такое же время, как при замере здания тахеометром. Итоговый результат измерения фасада здания - трехмерная модель здания или сооружения, которая отражает самую полную информацию: проемы, выступы плит перекрытий, карнизы, перемычки, крепления кондиционеров, видеокамер, различные радиусные части, каркасы окон и т.п. Фасадная 3D модель очень подробна и является эффективным средством для разработки монтажного проекта фасадов. В связи с этим 3D модель преобразовывается в плоские 2D развертки. На них отражаются все необходимые геометрические данные и отклонения.

Геодезическое сопровождение при фасадных работах

Процесс геодезического сопровождения при обустройстве фасадов продолжается и при монтаже элементов фасада. При сложных геометрических формах строящегося дома (дуги, каскады), необходима привязка плоскости направляющих элементов к уже готовой модели фасада и дальнейшая корректировка в процессе монтажа. Также на плоскостях здания выносят базовые линии с обязательной привязкой к отметке чистового пола.
По итогам всех выполненных фасадных работ, до передачи объекта заказчику, проводится исполнительная геодезическая съемка готовых конструктивов. Она выявляет возможные недопустимые отклонения, которые должны быть устранены в кратчайшие сроки.

Трехмерная модель фасада

В целом нужно отметить, что производство работ по съемке фасадов очень трудоемко и требует от геодезиста по фасадам высокой квалификации и большого опыта. Работы проводятся в сложных условиях, будь то помехи визирования, либо нестабильная погода с ее осадками и низкой температурой в зимний период. Примеры наших работ находятся в разделе портфолио.
